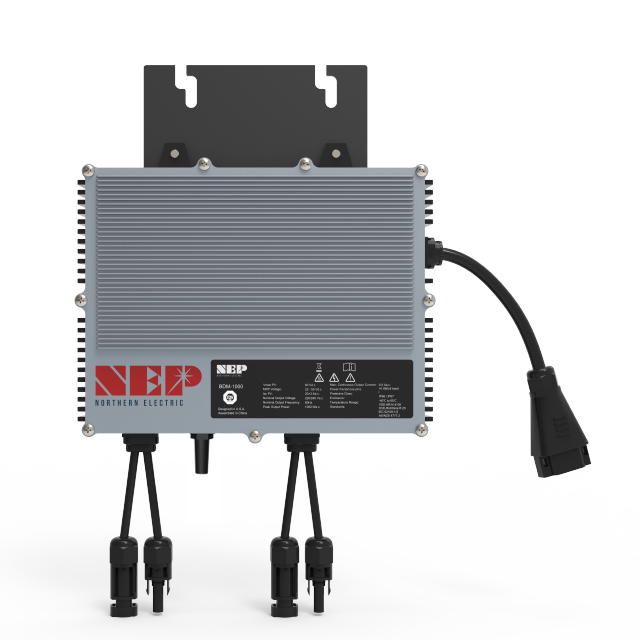

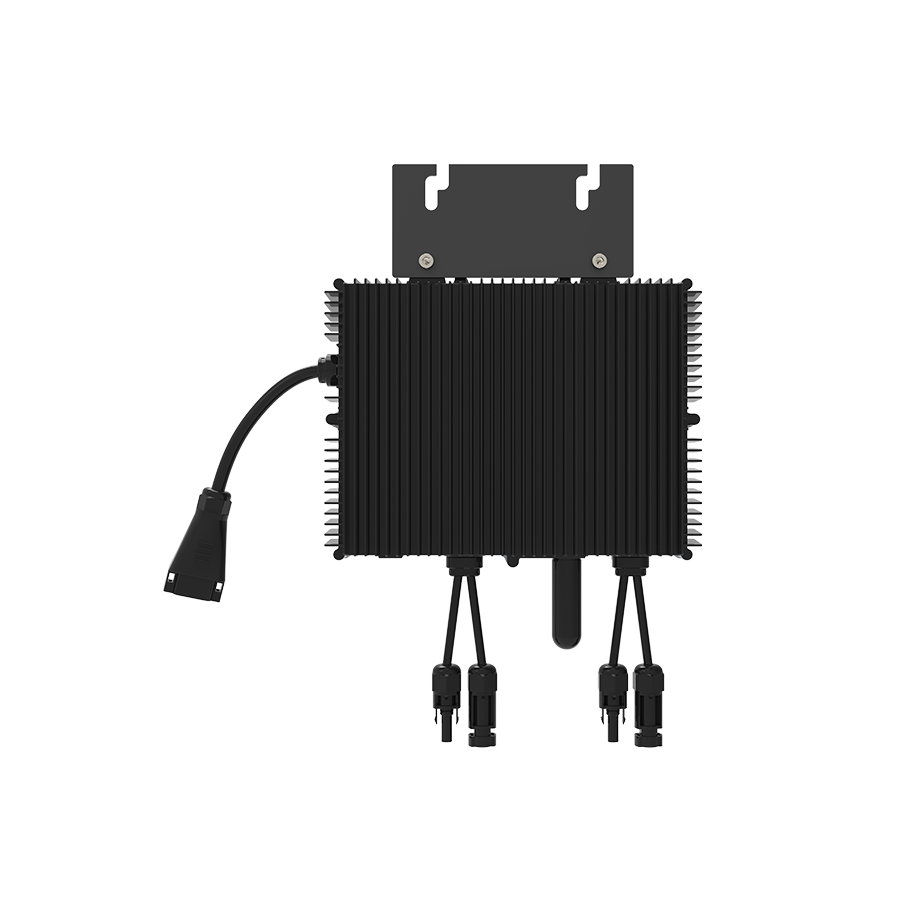

BDM-1000

直流输入

推荐最大组件功率 (Wp)

750 x 2

最大直流开路电压 (Vdc)

60

最大直流输入电流 (Adc)

18 x  2

MPPT 跟踪精度

>99.5%

MPPT 跟踪范围(Vdc)

22-55

最大输入短路电流 (Adc)

20 x  2

逆变器最大回馈电流(Adc)

0

交流输出

最大输出功率 (Wp)

1000

额定输出电压 (Vac)

230

允许电网电压范围 (Vac)

可配置

额定输出频率 (Hz)

50 / 可配置

允许电网频率范围 (Hz)

 59.3    ~ 60.5*

总谐波失真

<3%    (额定功率)

功率因数

最大输出电流 (Aac)

4

电流(浪涌)(峰值和持续时间)

9.4A, 15us

最大输出故障电流 (Aac)

9.6A 峰值

最大输出过电流保护(Aac)

10

每支路最大可接入微逆数量 (20A)
   (已考虑所有NEC调整因素)

5

系统效率

CEC加权效率

96.50%

夜间功耗 (Wp)

0.11

安全防护功能

过/欠压保护

Yes

过/欠频保护

Yes

防孤岛保护

Yes

过流保护

Yes

直流输入反接保护

Yes

过载保护

Yes

防护等级

NEMA-6    / IP-66 / IP-67

环境温度

-40°C to +65°C

工作温度

-40°C to +85°C

显示

LED灯

通讯

PLC

频率: 2.4Ghz

标准: IEEE 802.11/b/g/n

尺寸 (W-H-D)

268x250x46.5 mm

重量

3.4 kg

环境

室内和室外

潮湿地区

适用

污染等级

PD 3

过压类别

II(PV),    III (AC MAINS)

安全标准

UL 1741
   CSA C22.2 No. 107.1

并网标准*

IEEE 1547
