型号 |

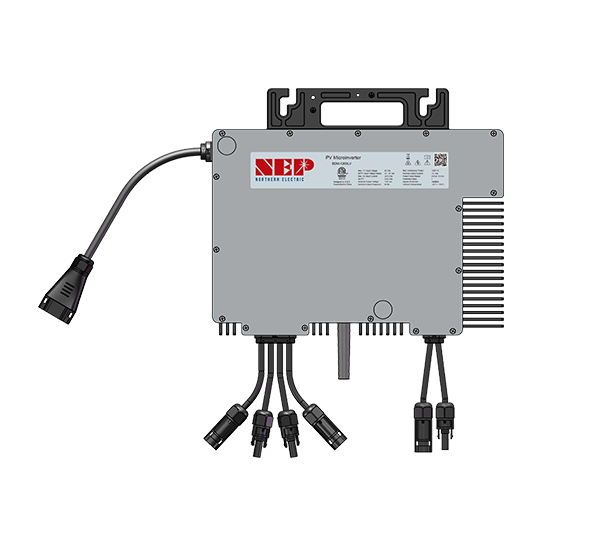

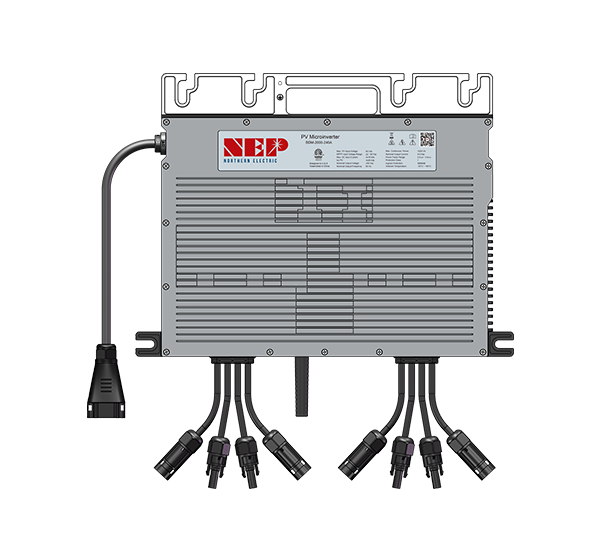

BDM-1200-LV | BDM-1600-LV |
|
输入 |
|
|
|
推荐光伏组件最大功率 |
600W x 3 |
600W
x 4 |
|
光伏输入电压范围 /V |
20-60 |
|
|
MPPT工作电压范围 /V |
22-55 |
|
|
启动电压 /V |
25 |
|
|
MPP跟踪器数量 /V |
3 |
4 |
|
最大输入电流 /A |
20A x 3 | 20A x 4 |
|
网格 |
|
|
|
额定交流电压 /V |
120 | |
|
额定交流频率 /Hz |
50/60 | |
|
额定交流输出电流 /A |
10 | |
|
额定交流输出功率 /W |
1200 | 1600 |
|
功率因数 |
>0.99（可从0.9超前调节到0.9滞后） | |
|
电流谐波 |
<5% |
|
|
效率 |
|
|
|
最大MPPT效率 |
99.9% | |
|
最大效率 |
97.5% |
|
|
CEC效率 |
96.5% | |
|
保护 |
|
|
|
光伏反极性保护 |
是 |
|
|
过电流/电压保护 |
是 |
|
|
防孤岛效应保护 |
是 |
|
|
交流短路保护 |
是 |
|
|
接地故障监测 |
是 |
|
|
漏电流保护 |
是 |
|
|
AC/DC浪涌保护II型 |
是 |
|
|
网络 |
是 |
|
|
参数 |
|
|
|
尺寸（宽x高x深） |
321mm*271mm*42.5mm |
|
|
重量 |
3.1kg |
|
|
入口防护等级 |
NAME 4X |
|
|
相对湿度 |
0-100% |
|
|
工作温度范围 |
-40~65℃ |
|
|
储存温度范围 |
-40~85℃ |
|
|
通信接口 |
PLC/WI-FI |
|
|
显示 |
LED LIGHT |
|
|
海拔 |
<2000米 |
|
|
标准与认证 |
|
|
|
UL STD.1741,1741SA,1741SB |
IEEE STD.1547,1547.1,1547a |
HECO SRD-IEEE-1547.1:2020 Ed.2.0 |
|
CSA STD.C22.2 No.107.1 and 330 |
IEEE 2030.5 |
E5000,SA17-18; PCS CRD:2019 |
|
型号 |
BDM-500 | BDM-600 |
|
直流输入 |
|
|
|
推荐光伏组件功率范围 /W |
375 x 2 |
450
x 2 |
|
MPPT电压范围 /V |
22-55 |
|
|
启动电压 /V |
24 |
|
|
最大输入电压 /V |
60 |
|
|
最大输入电流 /A |
12.5 x 2 | 14 x 2 |
|
过电压保护类别 |
II |
|
|
交流输出 |
|
|
|
峰值输出功率 /VA |
550 | 650 |
|
最大连续输出功率 /VA |
500 | 600 |
|
额定输出电压 /V |
230 | |
|
额定输出电压范围 /V |
可配置 | |
|
最大连续输出电流 /A |
2.17 |
2.61 |
|
额定频率/范围 /Hz |
50/可配置 |
|
|
功率因数（标称/可调范围） |
>0.99 (满载) |
|
|
3周期交流短路故障电流 /Arms |
4.4 | |
|
THDi@额定功率 |
<5% |
|
|
每个20A分支的最大台数 |
7 | 6 |
|
过电压保护类别 |
III |
|
|
系统效率 |
|
|
|
最大效率 |
97.1% | |
|
MPPT效率 |
>99.5% |
|
|
夜间功耗/mW |
110 | |
|
通用数据 |
|
|
|
工作环境温度范围 /℃ |
-40~65 |
|
|
相对湿度范围 |
0-100% |
|
|
尺寸（宽x高x深）/mm |
277 x 132 x 50 |
|
|
重量 /kg |
3.9 |
|
|
直流连接器类型 |
QC4 |
|
|
交流连接类型（逆变器间） |
Plugin AC Connector or Daisy Chain AC Bus |
|
|
通信方法 |
PLC 或 WiFi(2.4G) |
|
|
保护等级 |
IP66/IP67 |
|
*输出电压 / 频率范围可根据当地电力部门的要求通过BDG-256或BDG-256P3网关进行配置
